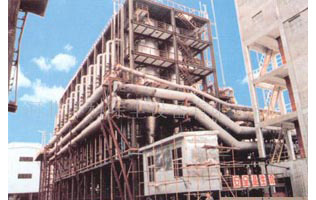

由荒煤氣主管來的荒煤氣（260℃）經支管進入袋式除塵器的下部箱體，進行機械分離之后，煤氣向上經布袋過濾，微細粉塵附著在濾袋外表面，凈煤氣通過濾袋匯集到上箱體，經凈煤氣支管，主管時入熱風爐等使用。當過濾到一定時間后，隨著濾袋表面的粉塵增加，除塵器阻力上升，當阻力上升到一定數值時，電氣控制系統發出清灰信號，出口支管氣動碟閥和上球閥自動關閉，脈沖閥開啟，分氣缸氮氣經噴吹管從袋口噴入，濾袋急速擴張，濾袋外表面的粉塵被抖落下來，落入下部錐形灰斗，最后一個脈沖閥噴吹結束，除塵器繼續保持靜止狀態，使筒體內較細的粉塵有一個靜止沉降的過程，此過程結束，出口支管氣動蝶閥和上球閥開啟，除塵器進入正常過濾狀態，同時下部球閥開啟經葉輪給料機，完成了一個箱體的清灰過程，上述過程中各個閥門的開啟與關閉，單箱體對粉塵濃度的測試，都由PLC系統控制，這樣周而復始的工作，荒煤氣得到凈化。
技術參數

1、除塵器本本參數

    1.1除塵器形式：低壓長袋脈沖除塵器，分室離線清灰    1.2除塵器單室外形尺寸：  Φ2200×15850

    1.3室              數：  6室                       1.4總  過  濾  面  積：  1020m2

    1.5濾   袋    規   格：  Φ130×6000            1.6濾   袋    數   量：  432條

    1.7濾   袋    材   質：氟美斯高溫濾料              1.8正 常 使  用 溫 度：≤260℃瞬間溫度300℃

    1.9處 理 煤  氣 總 量：40000m3/h                   1.10過   濾   風   速： 全過濾：0.65m/min   一室清灰：0.78m/min

    1.11凈 煤氣 含塵濃 度：≤10mg/m3                   1.12氮   氣   壓  力： 0.2-0.3MPa

    1.13氮   氣   耗   量： 100m3/h                    1.14 清  灰   周  期：30-90min

    1.15設   備   阻   力：2000Pa

2、電氣控制：

    1）分室離線脈沖清灰的順序控制          2）兩斗三閥的定時清灰的順序控制

    3）灰袋的在線自動檢漏                  4）除塵器主要參數的檢測與顯示（相對粉塵濃度、設備阻力、溫度噴吹壓力等）

    5）各種閥門的機旁手動控制

相關簡介

（一）380m3高爐煤氣主要技術參數及要求

1、高爐煤氣技術參數：

  1）煤氣發生量：9.6-12.3×1004m3/h              2）爐頂煤氣壓力：80-120KPa

  3）爐頂煤氣溫度：正常200-300℃、事故500℃      4）荒煤氣含塵量：9-12g/m3

  5）凈煤氣含塵量：＜10mg/m3                     6）煤氣熱值： 3360KJ/m3

  7）回收灰塵：1.0-1.4t/h

2、技術要求：

  1）除塵器由除塵箱體、中間灰斗和附件組成；        2）放灰措施采用二斗三閥結構，以防煤氣外泄；

  3）濾袋清灰采用氮氣脈沖清灰技術；                4）清灰采用PLC自動控制。
